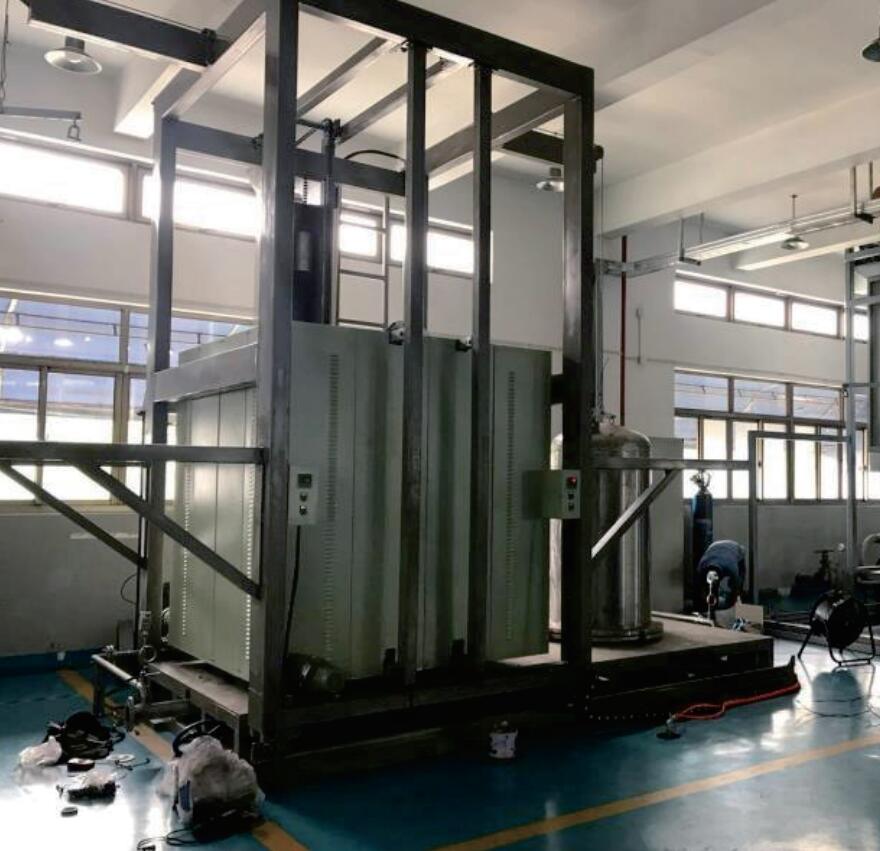

浅述钟罩炉的各组成部分作用

　　钟罩炉所提供的烧结窑炉的主要特性是高效率，其智能控制系统和其他设备构成了一个完整的功能单元，可充分满足铁氧体行业近乎艺术级的要求。可以根据需要编写和储存任何的温度/气氛曲线，来生产高质量的产品。除此以外还可以根据实际需要及时生产任何其他产品，从而缩短交货期和降低成本。在烧结时仅仅需要少数操作人员，装载和卸载可以在白天完成，而烧结可以在夜间完成，实现电力调峰，在当今电力紧张情况下，十分实用。

　　目前设备可用于砷化镓、硅以及其他半导体材料，离子注入后的退火、硅化物的形成、欧姆接触制备以及快速氧化、快速氮化等方面。钟罩炉主要由真空腔室、加热室、进气系统、真空系统、温度控制系统、气冷系统、水冷系统等几部分组成的，下面咱们来了解下各组成部分的作用：

　　1、真空腔室：真空腔室是其工作空间，晶圆在这里进行快速热处理。

　　2、加热室：加热室以多个红外灯管为加热元件，以耐高温合金为框架、高纯石英为主体。

　　3、进气系统：真空腔室尾部有进气孔，控制的进气量用来满足一些特殊工艺的气体需求。

　　4、真空系统：在真空泵和真空腔室之间装有高真空电磁阀，可以有效确保腔室真空度，同时避免气体倒灌污染腔室内的被处理工件。

　　5、温度控制系统：温度控制系统由温度传感器、温度控制器、电力调整器、可编程控制器、PC及各种传感器等组成。

　　6、气冷系统：真空腔室的冷却是通过进气系统向腔室内充入惰性气体，来加速冷却被热处理的工件，满足工艺使用要求。

　　7、水冷系统：主要包括真空腔室、加热室、各部位密封圈的冷却用水。

　　使用步骤：

　　1、检查与准备：

　　（1）仔细检查各部件是否完好，确保无损坏或松动。

　　（2）确认电源连接正常，且电源开关处于关闭状态。

　　2、启动与升温：

　　（1）合上电源开关，此时电源指示灯应亮起。

　　（2）根据需要调整温度指示调节仪，设定所需的工作温度。

　　（3）启动升温程序，注意升温过程应分阶段逐渐进行，避免急剧升温对设备造成损害。

　　3、监控与调节：

　　（1）在升温过程中，密切监控温度指示调节仪的显示，确保温度控制在设定范围内。

　　（2）当温度达到设定值时，将自动断电并维持恒温状态。若温度偏离设定值，应及时调节。

　　4、关闭与清理：

　　（1）完成实验或生产后，先切断电源，等待设备冷却至安全温度。

　　（2）打开炉门，取出样品或产品。

　　（3）清理设备内部及周围区域，保持整洁。
